Введение продукта

Название: Проушинные болты DIN580

Размер: M5-M50

Длина: 20 мм-500 мм

КЛАСС:4.8/8.8/10.9/12.9

Материал: углеродистая сталь / нержавеющая сталь

Обработка поверхности: натуральный цвет / черный / оцинкованный / горячее цинкование / Дакромет / тефлон и т.д.

Стандарт: DIN / ISO/ANSI/ BS/AS/ГОСТ/EN

Упаковка: мешки / картонные коробки / деревянные поддоны / потребности клиентов

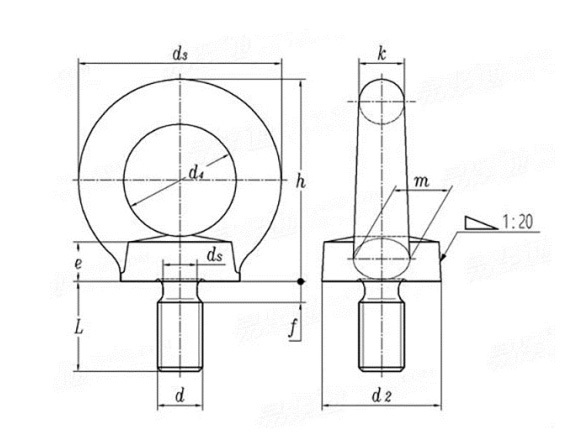

Спецификация резьбы		M8	M10	M12	M16	M20	M24	M30	M36	M42	M48	M56	M64	M72×6	M80×6	M100×6
d		M8	M10	M12	M16	M20	M24	M30	M36	M42	M48	M56	M64	M72×6	M80×6	M100×6
d 2	Номинальный	20	25	30	35	40	50	65	75	85	100	110	120	150	170	190
	минимальный	19.5	24.5	29.5	34.5	39.3	49.3	64.3	74.3	84.2	99.1	108.9	118.8	148.7	168.5	188.5
	максимальное значение	21.1	26.1	31.1	36.2	41.3	51.3	66.3	76.5	86.7	101.9	112.1	122.4	152.7	173	193
d 3	Номинальный	36	45	54	63	72	90	108	126	144	166	184	206	260	296	330
	минимальный	35.4	44.4	53.4	62.4	71.3	89.3	107.3	125.2	143.1	164.8	182.8	204.7	258.3	294.3	328.3
	максимальное значение	37.2	46.2	55.2	64.2	73.3	91.3	109.5	127.7	145.9	168.4	186.4	208.7	263.3	299.3	333.3
d 4	Номинальный	20	25	30	35	40	50	60	70	80	90	100	110	140	160	180
	минимальный	18.9	23.9	28.9	33.8	38.7	48.7	58.7	68.5	78.3	88.1	98.1	107.6	137.3	157.3	177
	максимальное значение	20.5	25.5	30.5	35.6	40.7	50.7	60.7	70.7	80.8	90.9	100.9	111.2	141.3	161.3	181.5
и	Номинальный	6	8	10	12	14	18	двадцать два	26	30	35	38	42	50	55	60
	минимальный	5.5	7.5	9.5	11.5	13.4	17.4	21.4	25.3	29.3	34.1	37.1	40.9	48.8	53.8	58.8
	максимальное значение	7.1	9.1	11.1	13.1	15.2	19.2	23.2	27.3	31.5	36.9	39.9	44.1	52.4	57.4	62.4
f	максимальное значение	2.5	3	3.5	4	5	6	7	8	9	10	11	12	12	12	12
дс	макс = номинальный	6	7.7	9.4	13	16.4	19.6	25	30.3	35.6	41	48.3	55.7	63.7	71.7	91.7
дс	минимальный	5.82	7.48	9.18	12.73	16.13	19.27	24.67	29.91	35.21	40.61	47.91	55.24	63.24	71.24	91.16
h	Номинальный	36	45	53	62	71	90	109	128	147	168	187	208	260	298	330
	минимальный	35.4	44.4	52.4	61.4	70.3	89.3	108.3	127.2	146.1	166.8	185.8	206.7	258.3	296.3	328.3
	максимальное значение	37.2	46.2	54.2	63.2	72.3	91.3	110.5	129.7	148.9	168.4	189.4	210.7	263.3	301.3	333.3
k	Номинальный	8	10	12	14	16	20	двадцать четыре	28	32	38	42	48	60	68	75
	минимальный	7.5	9.5	11.5	13.5	15.4	19.4	23.4	27.3	31.3	37.1	41.1	46.9	58.8	66.8	73.8
	максимальное значение	9.1	11.1	13.1	15.1	17.2	21.2	25.2	29.3	33.5	39.9	43.9	50.1	62.4	70.4	77.4
L	Номинальный	13	17	20.5	27	30	36	45	54	63	68	78	90	100	112	130
	минимальный	12.71	16.71	20.15	26.65	29.58	35.5	44.5	53.5	62.5	67.5	77.4	89.4	99.4	111.3	129.2
	максимальное значение	13.29	17.29	20.85	27.35	30.42	36.5	45.5	54.5	63.5	68.5	78.6	90.6	100.6	112.7	130.7
m	Номинальный	10	12	14	16	19	двадцать четыре	28	32	38	46	50	58	72	80	88
	минимальный	9.5	11.5	13.5	15.5	18.4	23.4	27.4	31.3	37.2	45.1	49.1	56.9	70.8	78.8	86.8
	максимальное значение	11.1	13.1	15.1	17.1	20.2	25.2	29.2	33.3	39.5	47.9	51.9	60.1	74.4	82.4	90.4
Единичный вес (сталь)≈кг		0.06	0.11	0.18	0.28	0.45	0.74	1.66	2.65	4.03	6.38	8.8	12.4	23.3	34.2	49.1
